医院中心供氧系统可行性设计方案


设计方案.1.第11页

中心供氧系统设计方案

(一)设计依据

★《特种设备安全监察条例》

★YY/T0187-94《医用中心供氧系统通用技术条件》★GB150钢制压力容器

★GB12241-12243安全阀标准化(GB567爆破片装置)★GB191包装储运图标志

★GB/T14976流体输送用不锈钢缝钢管★GB2828逐批检查计数抽样程序计抽样表

★GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备★GB8982医用氧气

★GB50235工业管道工程施工及验收规范

★GB50236现场设备、工业管道焊接工程施工及验收规范★医院提供的住院楼平面图及要求

(二)设计范围

★中心供氧系统★中心吸引系统★中心呼叫系统

(三)设计思想

1、严格按照国家的有关标准、规范进行工程设计,从技术上确保设计图纸符合国家有关标准、规范的规定,满足医院提出的各项要求。

2、努力贯彻设计的安全性、可靠性和实用性。在满足安全、可靠的前提下采用先进技术,同时考虑经济、美观和维修方便等因素,搞好贵院中心供氧工程的设计。

(四)终端布置

按照贵院提供的医院施工平面图及要求,并根据YY/T0186-94,YY/T0187-94标准规范,住院楼一~八层为供氧系统的设计区域。

共设计房间122间,244张床位,安装244只氧气快速插座,244只吸引快速插座,244只床头灯,244只三+二孔电源插座,244只电源开关,8只氧气二级减压箱,8只护士站测压表,8套传呼。(五)中心供氧系统工程设计说明

1、简介

医用中心供氧系统由中心供氧站、减压装置、管道、阀门及氧气快速插座终端等组成。中心供氧站是医用中心供氧系统的核心,站内的氧气通过管道和减压装置输送到各个病区各病房的快速插座终端处,然后通过湿化器供病人吸氧,它使用安全、快捷、方便,是一种近几年迅猛发展的现代化医疗设备。

2、中心供氧站

本工程氧站采用瓶氧,设计在室内。★瓶氧站

供氧站供氧方式采用气瓶集中供应,瓶氧站内设置10瓶×2组自动切换装置,配套氧气过滤器二只、一级自动切换控制箱一台、气体自动切换报警箱一台,通过一级自动切换控制箱后到病房装配二级稳压箱;通过二级箱减压后,再通过走廊横管及支管输送到病房终端,最后通过湿化器上的流量调节开关再次减压后供病人吸氧使用。

自氧站出来的氧气主管敷设到立管处,走廊横管架设在走廊吊顶内,病房内支管及终端、不锈钢截止阀均安装在豪华型铝合金设备带内,美观、大方、整齐★氧站主要技术参数:

瓶氧站最大出口流量50M3

/h瓶氧站最高工作压力0.8MPa瓶氧站输出压力0.65Mpa(可调)终端气压保证:0.2Mpa~0.48Mpa(区域可调)

站内温度控制:10-38站内浓度控制:<23%

自氧站出来的氧气主管敷设到立管处,走廊横管架设在走廊吊顶内,病房内支管及终端、不锈钢截止阀均安装在豪华型铝合金设备带内,美观、大方、整齐。3.氧气管道设计

3.1管道规格

根据YY/T0187-94的标准规定,供氧系统的管道选材主要有不锈钢管。本工程选用不锈钢管(0Cr18Ni9)。经计算管道规格如下:★大楼总管:氧站至住院楼管道井管径为φ24×1★大楼横管:每层病区走廊横管为φ14×1★病房支管:进入普通病房φ8×1。3.2管道布置

供氧站至大楼主管采用走廊架设至住院楼水暖井处,每个病区横管安装在病区走廊吊顶内,病房内支管及终端均安装在组合式铝合金设备带内,这样既整齐又美观。

3.3管道连接

不锈钢管尽量采用管子直接对焊方式连接,确因受施工条件限制可采用球头、球帽、球嘴金属密封连接,球头、球嘴与不锈钢管之间采用氩弧焊焊接。金属密封连接使用寿命长,一般可达20年之久,无其它密封材料的老化之忧,且维修拆卸较为方便。

4、减压装置

本系统采用二级减压装置。把从供氧站送来的0.8MPa的氧气通过大楼主管将氧气输送到大楼内的二级减压箱入口;在病房楼的一~八层分别设置一只二级减压

箱,通过二级减压箱把氧气减压至0.3~0.45Mpa(可调)后,经过病区氧气管道输送到病房终端后通过湿化器上流量调节开关再次减压后供病人吸氧。

采用二级减压装置既可减少管路的压力损失,又可保证病人吸氧的安全。这是因为万一系统发生故障时不会把高压氧气引入病

房,保证了病人吸氧的安全。

减压装置均采用双路设计,一路使用,一路备用,一旦出现

设计方案.4.第44页

病房终端

故障可关闭该路阀门,打开备用回路阀门就可持续稳定地供氧。

5、安全装置

在二级减压装置中设计有安全阀,万一压力超过规定值时安全阀自动打开卸压,当卸压后压力低于规定值时安全阀立即自动关闭,以保持压力的稳定。

6、监视装置

在每个病区的护士站设计有氧气压力监视仪表,护士可直接监视氧气系统使用实际压力。

7、终端设备

本工程终端设计采用自封式快速插座,使用时只要将湿化器插入终端就能自动定位,然后打开湿化器开关即可调节流量至合适值后供病人吸氧,不用时只要轻轻一按快速插座外套,快速插座就自动复位密封,该插座造型美观大方、插拔灵活、轻巧,并经0.45MPa压力24小时试验无泄漏,氧气快速插座采用国产。

8、设备带

病房终端(供参考)

病房采用组合式铝合金设备带通长布置,它装有氧气、吸引快速接头、电源开关插座、床头日光灯。

根据要求,本工程设备带采用豪华型进口铝合金板(外表喷塑)。设备带通常布置,设备带上设有各种气体插座、氧气维修阀、呼叫

装置,电源插座按照每床一个。床头日光灯(12W节能日光灯横装)。设备带内部结构分强电、弱电、管路三槽并要有底板。底板厚度在1.8mm以上。

9、管道接地

按YY/T0187-94标准规定:氧气管道应可靠接地,其接地与大地接地干线连接,接地干线应由院方实施,接地电阻应小于等于100欧姆。

10、系统泄漏率

根据YY/T0187-94《医用中心供氧系统通用技术条件》标准的规定,供氧系统的系统小时泄漏率应小于0.5%,本着为用户着想,替用户节约的原则,我公司对供氧系统泄漏率提出了更高的要求,本工程系统小时泄漏率设计为不大于0.2%。

11、验收标准

可按医院要求,按照YY/T0187-94《医用中心供氧系统通用技术条件》规定进行竣工验收。其中系统小时泄漏率按不大于0.2%验收,验收合格交付使用。

(六)中心吸引系统

1、简介

中心负压吸引主要是用于手术室和各病房,吸出患者体内的污物及痰液。它克服了电动吸引器随用随搬、不能多人共享、消毒不方便等缺点。而且病房无噪声,也不占空间,是现代理想的吸引系统设备。(不适用于直接做人工流产)2、中心吸引站

中心吸引站考虑贵院床位数量和用量情况设计,故采用SK-1.5水环式真空泵2台,气水分离器1台、提供负压源;配置真空罐1台进行缓冲保压;由电控柜自动控制真空泵交替或联泵工作。

吸引站设计成双路系统,一台真空泵工作,一台备用,当真空流量不足时也可二台同时工作。为了减少真空泵长期备用带来的不利影响,我公司设计的电控柜可实现二台真空泵交替工作,同时当其中一台故障时,另一台自动起动。并发出声光报警信号。如出现单台工作时,真空流量不够,另一台能自动启动帮助工作,以保证吸引的需用量。

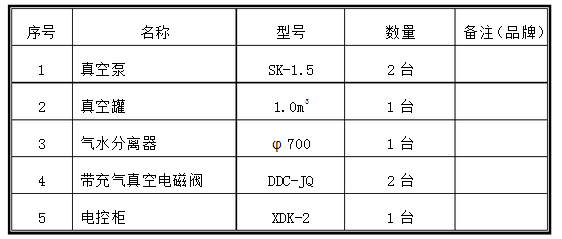

中心吸引站选用下列设备:


主要技术参数:

a、最大抽气量(二台同时工作):3m3/minb、负压调节范围:-0.02~-0.07Mpa(可调)c、小时增压率≤1%(行标1.8%)

d、噪声:室内≤80dB(A)、室外≤60dB(A)

e、电机功率:3KW×2台(380V)f、负压报警压力-0.019Mpa、-0.073Mpag、泵自动启、停参数:

当负压达到-0.07Mpa,真空泵自动停机;

当负压达到-0.02Mpa,真空泵自动开启;终端使用流量:>30L/min;3、真空泵

真空泵选用国家机械部定点生产厂家生产的水环式真空泵,具有以下优点:可以长时间连续工作;

操作维修简便,使用寿命长;真空度高,高真空区抽气量大;占用空间少,投资省;

配套电机功率低,与普通泵相比,节能达20%以上。4、负压电控柜

负压自动电控柜能分别对两机组进行手动和自动控制。控制的负压值在-0.02~-0.07Mpa之间(可调)。

工作机组与备用机组可自动交替使用。解决了真空泵长期备用带来的不利影响。

5、自动报警装置当站内负压高于-0.019Mpa或低于-0.073Mpa时,报警箱能自动发出声光报警,提醒值班人员及时采取相应的措施。声报警要求在55dB(A)噪声环境下,在距1.5m范围内可听到,光报警为红色指示灯。6、真空罐

真空罐是储存负压的容器,本工程真空罐选用持有劳动部门颁发的压力容器设计、制造许可证的江苏省丹阳压力容器制造厂产品。其容积为1.0m3,真空罐底部设有一只排污阀,用来排放罐内的积水和圬物。7、管材的选择

吸引是从病人体中吸出各种不同污物,材质对病人没有直接的影响,故吸引主管路采用优质镀锌管。但考虑系统耐用性和可靠性,室内管路、截止阀、快速接咀的材料我们还是选用医用优质0Cr18Ni9不锈钢,吸引终端采用自封式不锈钢快速插座。

吸引系统具体管材选择如下:

A、吸引站出来的主管和上楼主管管路规格:DN65镀锌钢管;B、走廊横管管路规格为:DN32镀锌钢管;C、

普通房间内支管管路规格为:Φ8x1不锈钢管;

8、管路连接方法

吸引镀锌管部分采用焊接连接,所有管路的连接均采用金属密封件,尽量少用法兰连接,防止泄漏,室内不锈钢管部份连接用氩弧焊焊接连接和球头帽连接。使整套系统的泄漏率大大降低,使用寿命大大提高。9、消声及减振

当管道直接通入病房,动力机与管道连接时,装软接消除噪声与振动后传到病房。10、管道接地按YY/T0186-94《医用中心吸引系统通用技术条件》的规定,吸引管道应可靠

接地,其接地与大地接地干线连接,接地干线应由院方实施,接地电阻应小于10Ω。

11、系统增压率

根据YY/T0186-94《医用中心吸引系统通用技术条件》的有关规定,吸引系统的系统小时增压率应不大于1.8%,本着不断提高质量的原则,加上我公司近几年上百家大中医院的施工经验,我们设计中对系统小时增压率提出了更高的要求,本工程系统小时增压率设计为小于1.0%。12、验收标准

可按医院要求,按YY/T0186-94《医用中心吸引系统通用技术条件》规定进行竣工验收。其中系统小时增压率可按小于1.0%验收,验收合格交付使用。

(七)终端设备安装

1、设备带

房间内采用组合式铝合金板,所有管道均可埋在设备带内,设备带上设有氧气、吸引快速终端、氧气维修阀、呼叫分机、电源插座、电源开关、床头日光灯,铝合金设备带通长布设,床与床之间不留空隙。设备带内分三腔,强、弱电及供气管道分腔设计铺设,不交叉和相互接触。外观整洁大方,美观实用,使用寿命长。

设备带的配置:1、

普通病房:每床位配置1氧1吸,3+2孔电源插座1只,床头灯(镶嵌式节能床头灯)1盏,开关一个,呼叫分机一只。

2、终端

采用自封式不锈钢快速插座。可插入或连接氧气湿化器、麻醉机和呼吸机等医疗器械的气体插头,使用时只要将接头插快速插座,就能自动定位,然后打开开关就可使用。调节快速插座上的旋钮就可以改变流量的大小。该插头插拔灵活,使用方便,不用时只要轻轻一按快速插座的外套,快速插座就会自动复位密封。

(八)电脑传呼呼叫系统

1、概述

医用传呼系统是现代化医院必不可少的护理辅助设备,它不但能减轻医护人员的工作强度,而且也给广大患者带来方便。

2、根据医院实际情况,贵院病房大楼设置8套传呼呼叫系统。本工程选用电脑呼叫系统,该呼叫系统最大可配制60门分机,即最大可对60张床位进行护理呼叫,完全可以满足院方提出的要求。

电脑呼叫系统由微电脑主机一台,传呼对讲分机(每床一门),走廊大屏幕显示器(双面显示)等组成。3、主要性能

※具有双向呼叫功能。

※具有呼叫储存、优先处理及紧急呼叫功能,当同时有普通病员、重病员、紧急呼叫时,主机按“紧急呼叫”最为优先,其次“重病员”,最后为“普通病员”呼叫。

※主机显示窗口由中文和数码直接显示工作状态、顺序号、床号。※走廓显示屏可显示呼叫的床号或北京时间。

※电脑主机能显示呼叫床号并报警,多位病员同时呼叫亦能循环显示,(走廓显示屏同步显示),音乐报警,大容量记忆库,设置优先者,自检故障。带病员一览表,薄膜式触摸按键面板。

※二线制,床头分机带复位开关。

※电话线式床头呼叫手柄,便于病人操作使用。4、主要技术参数:※为了满足贵院的特殊要求,最大监控容量扩大室60门。※传输线:二根单芯屏蔽线※分机门数60门。

※电源:单相交流220V±10%,50HZ

※走廊大屏幕功率:静态时≤10W动态时≤20W※主机功率:≤20W※工作方式:连续※报警方式:音乐

※工作环境环境温度-150C~500C相对湿度≤80%5、设备布置及线路敷设

传呼系统主机设置在医生办公室墙壁上,距地1.4m,分机安装在铝合金设备带上,大屏幕显示器设置在病区走廊中间。

医护信号系统走线均穿TC20暗敷,主机接线盒采用146H60型接线盒,距地1.3米。

(九)预(决)算编制说明:

1、材料用量依据贵院病房大楼平面图及安装内容进行测算。工程预(决)算根据《全国统一安装工程预算定额,浙江省单位估价表》“九四定额”进行计算。2、供氧管道预埋孔或打孔后墙面修补均由院方土建实施。3、我方安装管道井管道通至九层,在九层留三通。
